Ecolite Smart BMS Livello 3 Architettura Home Energy Storage Lithium LFP Battery Management System

Sistema di architettura di livello 3 altamente funzionale Sistema di gestione delle batterie ad alta tensione per lo stoccaggio di energia BCU

A proposito di questo prodotto:

Il sistema di gestione Ecolite Smart BMS Active Balance Home Energy Storage Lithium LFP LifePO4 Battery 8S 24V 16S 48V 100A BMS fornisce una gestione efficiente dello stoccaggio di energia per varie applicazioni,compresi i sistemi di accumulo di energia domestica, garantendo prestazioni e durata ottimali della batteria.

Opzioni personalizzabili: questo prodotto offre spessore della scheda personalizzabile, dimensione del foro, larghezza della linea e spaziatura tra le linee, soddisfacendo le esigenze specifiche dell'utente,come quelli menzionati da un cliente che richiede una soluzione su misura.

  Protocolli di comunicazione robusti: Il BMS può supportare protocolli di comunicazione LAN, USB, CAN,

Diagramma del sistema di archiviazione dell'energia di livello 3:
Architettura del sistema di batterie di livello 3:

Controllo di primo livello: la BAU gestisce centralmente i vari gruppi di batterie presenti nella serie di batterie e comunica con PCS esterni, UPS, EMS, aria condizionata, raffreddamento a liquido, protezione antincendio, ecc.;
Controllo secondario: BCU1~BCUmmanaging di ciascun gruppo di batterie raccogliendo le informazioni della batteria del gruppo, controllo dell'alta tensione e caricamento delle informazioni del gruppo nella BAU;

Controllo schiavo:BMU1~BMUn, responsabile della raccolta della tensione della batteria, della temperatura e di altre informazioni del modulo della batteria.

Prodotti	Configurazione delle funzioni
BCU	Parametro	Valore minimo	Valore tipico	Valore unitario massimo		Descrizione
	Input di potenza	9	24	32	v
	Corrente di lavoro	180	125	130	mA
	Potenza nominale			S3	W
	CAN Bus			3	Canale	Isolamento a due vie, non isolamento a una via
	Autobus 485			2	Canale	Isolamento a due vie
	Interfaccia LAN (TCP/P)			1	Canale
	Fabbricazione di apparecchiature per la produzione di energia elettrica			8+2	Canale	Supporto bidirezionale per l'uscita PWM
	Detezione dell'ingresso di commutazione			9	Canale	rilevazione continua profonda solare, a senso unico
	Uscita del nodo secco			2	Canale	Classificato 2A, potenza passiva
	Determinazione della temperatura			4	Canale	+2°C°C,-40~125°C, supporta NTC-10K,100K
	Canale di rilevamento della tensione totale			3	Canale	1 canale supporta il rilevamento dell'adesione del relè principale e negativo
	Intervallo totale di rilevamento della tensione	12		1500	V.	Errore di rilevamento della pressione totale ≤ 0,3%
	Gestire la tensione nominale della batteria		1500		V.	Rasrocltage ssoy, resistenza alla tensione AC3100+, DC4380+
	Supporta il numero di BMU			40	PCS
	Riferire il totale	6		500	Stringhe	Utilizzato in:
	Numero di corde della batteria					Conjunzione con BMU
	Determinazione della corrente			2	Canale	Supporta 1 splitter,1 Hall ((supporta 5v,12v), e può raccogliere dati contemporaneamente
	Intervallo di rilevamento corrente	-1500.		1500	A	Distanza opzionale
	Errore di rilevamento corrente	0	1	1% FSR	A	Errore tipico 0,5% FSR, errore massimo 1% FSR
	Prova di isolamento			15%	KΩ	0-200KΩ,errore<15KΩ;>200KΩ,errore≤+15%
	Indirizzamento automatico BCU		supporto			Tipo di isolamento, indirizzo del segnale di livello
	Errore di stima SOC	0	3%	5%		≤ 5%
	Accuratezza della stima SOH	0	3%	10%
	Esattezza delle stime delle imprese statali	0	3%	5%

Prodotti	Configurazione delle funzioni
BAU	Parametro	Valore minimo	Valore tipico	Valore unitario massimo		Descrizione
	Input di potenza	9	24	32	v
	Corrente di lavoro	180	200	220	mA
	Potenza nominale			≤ 5	W
	CAN Bus			4	Canale	Comunicazione di isolamento
	Autobus 485			4	Canale	Comunicazione di isolamento
	Interfaccia USB			1	Canale	Utilizzato per l'archiviazione esterna dei dati, 32/64G predefinito
	Interfaccia LAN (TCP/IP)			2	Canale
	Uscita del propulsore di relè (RL)			4	Canale
	Fonte di uscita del nodo secco (DO)			4	Canale	Classificato 2A, nodo secco passivo
	Input digitale (DIH)			2	Canale	Rilevazione ad alto livello
	Input digitale (DL)			2	Canale	Rilevazione a basso livello
	Input di potenza del segnale digitale			1	Canale	Fornitore di alimentazione per il rilevamento del segnale di isolamento
	Supporta il numero di BCU			30	PCS

Prodotti		Configurazione delle funzioni

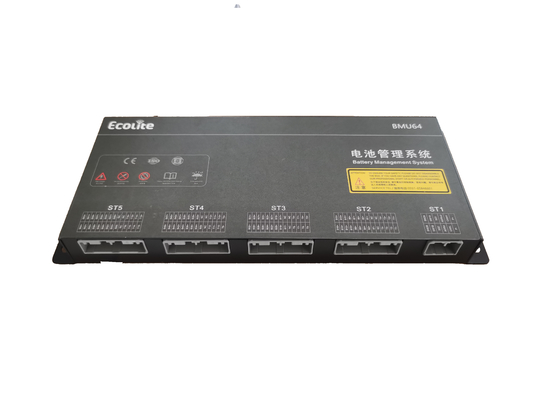

BMU	Parametro	BMU16	BMU32	BMU48	BMU64
	Intervallo di tensione di funzionamento	9 ~ 32 V
	Intervallo di tensione di funzionamento	S50mA ((12V) /s25mA ((24V)
	Potenza nominale	≤ 0,6 W
	Comunicazione CAN	1 canale
	Numero di corde di acquisizione di tensione	16	32	48	64
	Punto di rilevamento della temperatura	4	8	12	16
	Intervallo di rilevamento di una singola cella	0-5000mV; il superamento dell'intervallo di -0,5~6V può causare danni all'AFE
	Accuratezza dell'acquisizione della tensione	± 5 mV
	Accuratezza di rilevamento della temperatura ±2°C	± 2°C
	Funzione di bilanciamento	Supporto, bilanciamento passivo
	Numero equilibrato di rotte di apertura	Ogni otto canali possono attivare un' equalizzazione di canali.
	Input di potenza del segnale digitale	Max120mA, valore effettivo 30-50mA
	Allocazione automatica degli indirizzi	Sostegno
	Io produzione	Contatto a secco a due vie, di potenza nominale 2A, di potenza passiva
	Detezione dell'ingresso analogo	2-way (rilevamento di bordo elevato)
	Bootloader	Supporto alla registrazione e alla scrittura del bus CAN
	Comunicazione CAN	1 canale
	Connessione anti-riverso dell'alimentazione	Sostegno
	Prevenzione delle sovratensioni	Sostegno
	Resistenza alla tensione	Tensione resistente AC3100+, DC4380+
	Temperatura di funzionamento	-40°C~85°C
	Temperatura di conservazione	-40°C~125°C
	Livello di protezione	IP43, non impermeabile
	Intervallo di umidità	< 95%, Nessuna condensazione
	Shock	≤ 5500 m
	Allocazione automatica degli indirizzi	A 10-25Hz, l'ampiezza è di 1,2 mm: a 26-500Hz, massimo 30m/S
	Scendiamo.	1.5m, 5 volte in direzione orizzontale e verticale, nessun danno al PCBA, nessun cambiamento nelle prestazioni
